مقدمة موجزة من آلة الصب
هذه الآلة هي طبقة واحدة الصب ورقة البثق المعدات . هو مناسبة لأنّ تدفق ليونة اختبار وتقييم المواد البوليمرية ، وتطوير منتجات جديدة ، وما إلى ذلك ، هو اختيار المعدات من الشركات المصنعة ومعاهد البحوث .

نطاق التطبيق
اختبار وتقييم تدفق ليونة من مواد البوليمر

2 - تطوير منتجات جديدة

3 - تحسين عملية الإنتاج المعلمة

4 . إنتاج الفيلم على نطاق صغير

5 - مراقبة الجودة

ارتباط المعلمة

واحد برغي الطارد

1 . برغي : 20mm المؤسسة العامة ، إيفا ، المسمار الخاص

2 . برغي سرعة دوران : 0-95rpm متغير التردد سرعة التنظيم

نسبة الطول إلى القطر : 1 : 28

4 . المسمار المواد : 38crmoal الكروم سبائك الموليبدينوم ، سطح مروي وخفف من نيترة ، والكروم مطلي ، وتلميع فائقة الدقة طحن وغيرها من العمليات ، صلابة HRC

5 - 55 ~ 60 ، خشونة را ≤ 0.4 ميكرون ، عمق طبقة نيترة ≥ 0.6 مم .

6 - برميل المواد : 38crmoal الكروم سبائك الموليبدينوم ، سطح مروي وخفف من نيترة ، والكروم مطلي ، وتلميع فائقة الدقة طحن وغيرها من العمليات ، صلابة HRC

7.55 ~ 60 ، خشونة را ≤ 0.4 ميكرون ، عمق طبقة نيترة ≥ 0.6 مم .

8 - منطقة التدفئة : ميكا سخان في منطقة 4 من تغذية اسطوانة ، سخان في منطقة 1 من الرأس ، كل منطقة مع النحاس بالوعة الحرارة ، الفولاذ المقاوم للصدأ تغطية سلامة الرياح

9 . درجة الحرارة الدقة : ± 1 درجة مئوية

10 . جهاز التبريد : 4 مجموعات متعددة الجناح مروحة تبريد الهواء القسري ثابت جدا

11 . قيادة السيارات : 3.7kw والعتاد المخفض

12 . مصدر الطاقة : 3 ، AC380V ، 50 هرتز ثلاث مراحل خمس أسلاك

13 - نظام التحكم الإلكتروني : المجلس التشريعي الفلسطيني للبرمجة لون الشاشة التي تعمل باللمس ، واجهة الإنسان والآلة نظام التشغيل ، عملية البثق يمكن أن تكون دينامية عرض ورصد

14 - ميناء التفريغ مع جهاز التبريد ، وزيادة أداء الجهاز

15 - استخدام البولي ايثيلين المسمار المسمار الخاص

16 - استخدام محرك التردد المتغير للسيارات ، موتور مروحة تبريد الهواء التحكم في سرعة دوران منفصلة

يموت الصب رئيس

1 . يموت شفة العرض : 300mm ، عمودي نوع التفريغ

2 . يموت شفة تعديل العرض : 0.05-0.3mm ( اعتمادا على المواد )

3 . سمك المنتج : 0.05-0.3mm

4 . درجة الحرارة الدقة : ± 3 درجة مئوية

5 . يموت شفة التكيف : الجوز نوع الضغط ، دليل التكيف

6 . عداء شكل : تي نوع شماعات عداء

7 . يموت المواد : 5crnimo سبائك الصلب المحلية والمعالجة الحرارية

8 . السحابات ( مسامير ) : 12-9 قوة عالية

9 . تلميع الدقة : الدقة تلميع 0.02-0.04 ( أم ) من تدفق سطح الشفاه ( أم ) من تدفق سطح تلميع الدقة 0.04-0.05um الأخرى )

10 - الطلاء الكهربائي : من الصعب الكروم مطلي على سطح القالب ، سمك 0.03-0.04mm ، صلابة 60-65rockwellc ، سمك الكروم مطلي على السطح الخارجي 0.01-0.02mm

11 - طريقة التثبيت : شقة بثق تركيب ( يمكن أن تكون مخصصة تحت بثق تركيب )

12 - طريقة التغذية : تغذية في منتصف القالب

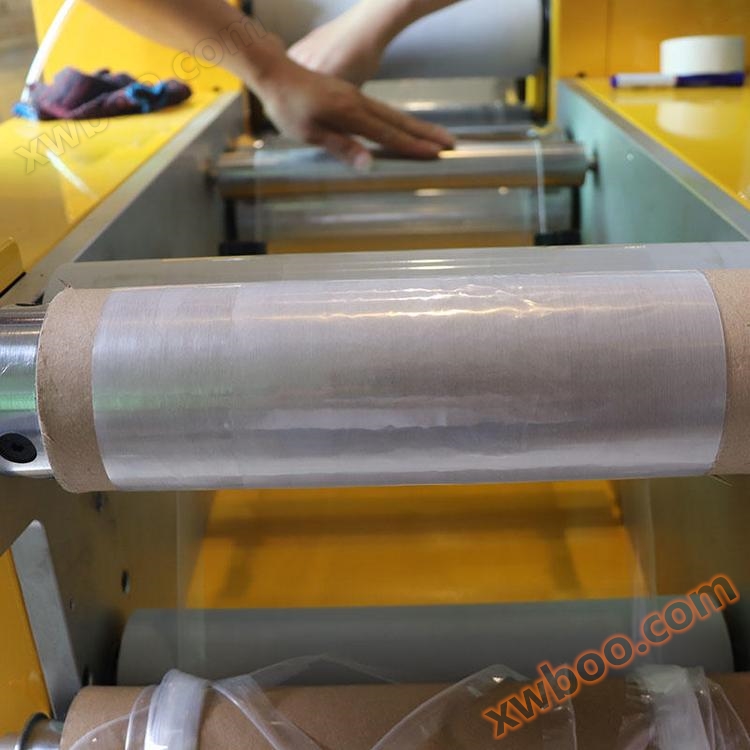

متعدد إسفين حزام جرار

1 . حجم الأسطوانة التقويم : نصف مرآة ، نصف لفة معدنية مع نمط ￠ 150 * l320mm

2 . قوة المحرك : 200W * 1

نسبة السرعة : 1 : 40

4 . الحاكم : دلتا 750W * 1

5 . دليل عجلة البعد : ￠ 45 * l320mm ، سطح رش تفلون

6 . حجم لفة اللف : ￠ 75 * l320mm ، لفة واحدة اللف

7 . لف قوة المحرك : 200W * 1 ، لف المحرك عزم دوران المحرك أو الجسيمات المغناطيسية التحكم في المحركات لف عزم الدوران

8 - نسبة التباطؤ : 1 : 20

9 . العاكس : دلتا 750W * 1

سرعة الجر : 0-60rpm قابل للتعديل . المطاط وسادة عازلة تضاف إلى الواجهة الأمامية من منصة الجر

فيلم آلة الصب
