نظام مراقبة حالة الجسر

نظرة عامة على النظام :
جسر عبور الوادي ، الطريق ، نهر ، أو غيرها من العقبات ، هو نوع من قناة اصطناعية فوق سطح الماء أو الأرض ، والموثوقية والسلامة أهمية خاصة . لأن الجسر حادث مدمر للغاية ، ليس فقط سوف يسبب انقطاع حركة المرور ، تؤثر على التنمية الاقتصادية الوطنية ، ولكن أيضا سوف تجلب خسائر اقتصادية هائلة و خسائر بشرية ، وسوف يسبب سوء التأثير الاجتماعي والسياسي .
في عام 2006 ، أصدر مجلس الدولة " الوطنية المتوسطة والطويلة الأجل برنامج تطوير العلوم والتكنولوجيا " يتطلب التركيز على البحوث في مجال الرصد والإنذار المبكر والوقاية من الحوادث مثل الجسور ومناجم الفحم ، وحالات الطوارئ الاجتماعية والكوارث الطبيعية ، والسلامة النووية والبيولوجية . ولذلك ، فإن الدولة تعلق أهمية كبيرة على رصد حالة السلامة والإنذار المبكر وتطوير التكنولوجيا على نطاق واسع من المرافق العامة مثل الجسور .
من أجل تلبية الاحتياجات المذكورة أعلاه ، جنبا إلى جنب مع العديد من سنوات الخبرة في مجال رصد الزلازل والتخفيف من حدة الكوارث ، وهانغتشو شانغانج طرح sh-brid2001 سلسلة جسر الدولة على الخط نظام الرصد . هذا النظام هو نظام الرصد على الانترنت التي وضعتها الشركة ، ويوفر حلا جيدا من أجل الرصد المستمر جسر الدولة .
تكوين البرنامج :

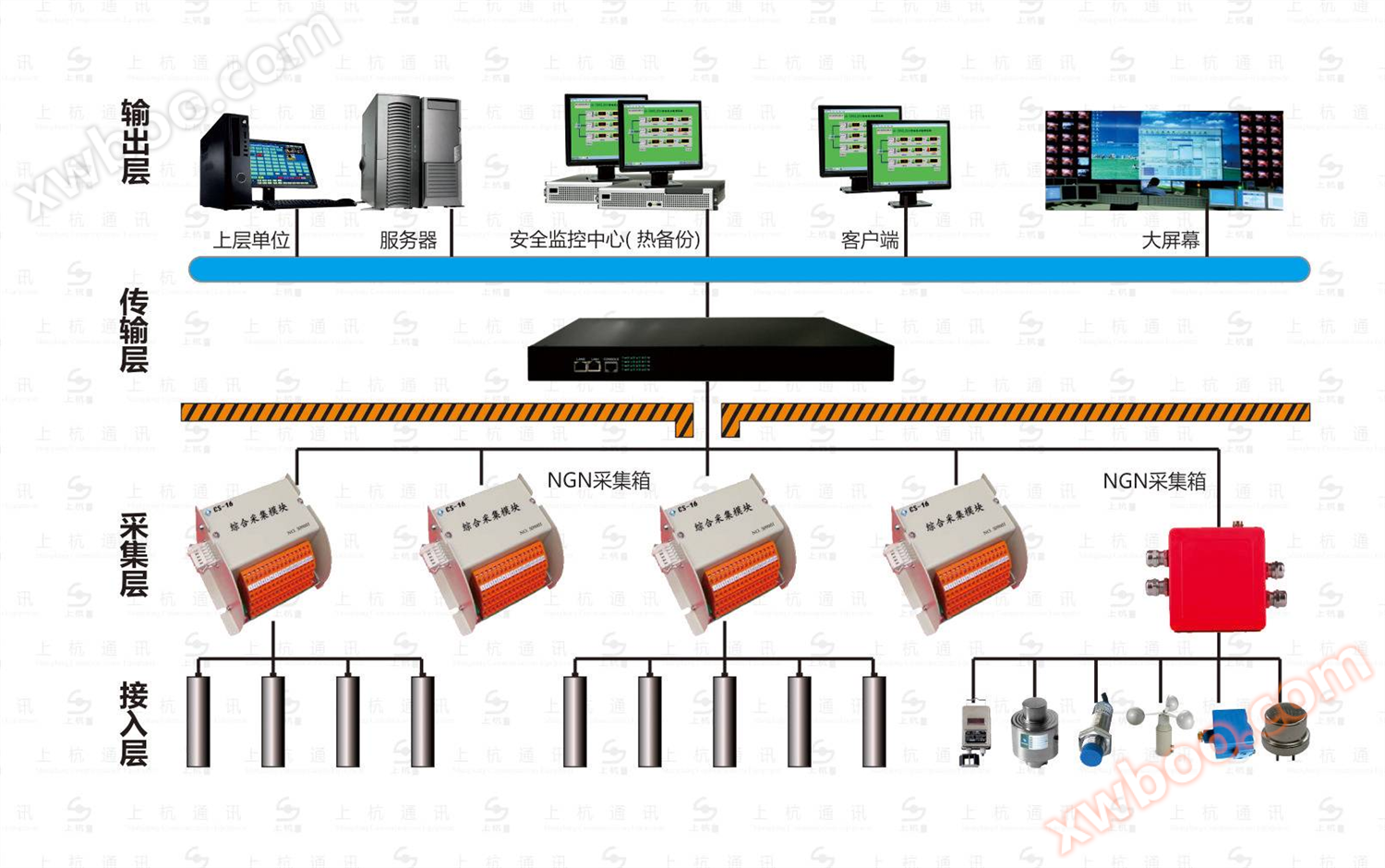

في هذا المخطط ، جسر رصد حالة النظام يتكون أساسا من رصد الكمبيوتر المضيف ، نظام البرمجيات ، واجهة نقل البيانات ، والحصول على البيانات من محطة فرعية ، وجميع أنواع أجهزة الاستشعار ، صواعق البرق و انتقال الشبكة . ويبين الشكل 1 نظام الرصد .


رصد الكمبيوتر المضيف التواصل مع جمع البيانات الفرعية ، المسؤولة عن تحليل ومعالجة البيانات ، في الوقت الحقيقي عرض ، تخزين الإحصاءات ، شاشة عرض ، الاستعلام والطباعة وغيرها من المهام . نظام البرمجيات الانتهاء من الحصول على البيانات ، وتجهيز ، وتجهيز ، عرض ، تخزين ، الاستعلام ، وطباعة التقرير . شبكة الاتصالات أساسا الانتهاء من قياس نقل البيانات والاتصالات وظيفة . أنواع مختلفة من أجهزة الاستشعار يمكن رصد وجمع البيانات ، وعرض ونقل المعلومات في الموقع من المعلمات البيئية في كل نقطة رصد .
النظام يستخدم اثنين من أجهزة الكمبيوتر المضيفة لتحقيق النسخ الاحتياطي الساخنة من اثنين من أجهزة الكمبيوتر ، وجميع البيانات التي تم تحميلها من قبل محطة رصد جمع البيانات في وقت واحد مكتوب في قاعدة البيانات من جهاز الكمبيوتر المضيف و الاستعداد . من خلال الاتصال RS485 الحافلة ، محطة رصد مركز متصل مع كل محطة فرعية لجمع البيانات ، ونظام كامل يمكن أن تشكل شبكة توزيع نظام الحصول على البيانات . بعد ترتيب النقاط ، وأجهزة الاستشعار ترتبط المقابلة إشارة شراء وحدة الكشف الرئيسية البنود وأجهزة الاستشعار المستخدمة هي المبينة في الجدول 1 .
الجدول 1 : بنود الرصد الرئيسية

الرقم المتسلسل	رصد المشروع	سنسر	تركيب الكلمات
1	الهيكلية الإجهاد رصد تشوه	تهتز سلسلة سطح قياس الضغط	الجزء المشترك من برج شعاع ، منتصف تمتد ، 1 / 4 من منتصف تمتد ، 3 / 4 من منتصف مربع العارضة تمتد داخل السطح العلوي والسفلي .
		تهتز سلسلة روك الإجهاد متر
		درجة الحرارة الارسال ( درجة الحرارة التعويض )
2	رصد توزيع الحرارة	سطح درجة الحرارة الارسال	هيكل درجة الحرارة المثبتة في برج شعاع مشتركة ، تمتد ، تمتد الرئيسية 1 / 4 ، 1 / 2 ارتفاع برج الكابل . درجة حرارة الهواء هي التي شنت على الجزء الخارجي من برج شعاع مشتركة ، الجزء الداخلي و الجزء الخارجي من منتصف فترة مربع العارضة .
		جزءا لا يتجزأ من الارسال درجة الحرارة
3	رصد الإجهاد كابل	كابل قوة الارسال	حافة الحبل ، الحبل الأوسط
4	رصد الفجوة	تهتز سلسلة نوع التماس متر	توسيع المشترك
5	كومة الأساس رصد	مستوى ثابت	كومة الأساس والبيئة المحيطة بها
		تهتز سلسلة سطح قياس الضغط
6	جسر رصد الاهتزاز	التسارع الاستشعار	برج الكابل ، الشعاع الرئيسي

أداء النظام :
1 ) المؤشرات الرئيسية التي يمكن رصدها تلقائيا على الانترنت والتنبيه؛
2 ) استخدام موصل للماء الطيران ، وتركيب وصيانة بسيطة وجيدة للماء والغبار مقاومة ;
3 ) برامج قوية وظيفة المعالجة : تحقيق في الوقت الحقيقي عرض وتخزين البيانات من كل بيانات الرصد ، إنذار ، إنذار الرسائل القصيرة ، وتحليل البيانات والطباعة وغيرها من المهام ؛
4 ) حافلة واحدة لنقل البيانات في الوقت الحقيقي ، وأسلاك بسيطة ، وانخفاض تكلفة الصيانة ، وارتفاع استقرار النظام ؛
5 ) عدم الفحص الذاتي ، واثنين من آلة النسخ الاحتياطي الساخنة ، وإمدادات الطاقة الاحتياطية لضمان استقرار وموثوقية النظام ؛
6 ) توزيع هيكل الشبكة ، وبعض الصكوك لا تؤثر على تشغيل النظام ، وفي الوقت نفسه ، فإن النظام لديه قابلية جيدة .
