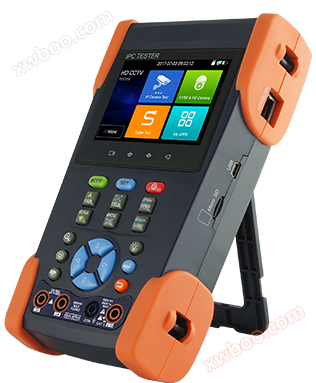

mt-7300 OTDR اختبار شامل

mt-7300 OTDR سلسلة البصرية الوقت Reflectometer المجال ( OTDR ) هي الأولى في هذه الصناعة في لفتة لمس العملية ، عملية بنقرة واحدة ، فضلا عن تخزين الصور الصينية ، المسار الجزيئي وظيفة ، والبناء والصيانة أكثر كفاءة .
mt-7300 المدمج في شبكة الملكية الفكرية الكاميرا ، كاميرا الفيديو التناظرية ، بتز منصة التحكم وغيرها من وظائف الرصد والاختبار ، صورة المولدات ، قياس مستوى الفيديو ، كابلات الفيديو خطأ القياس ، كابل البحث بينغ ، وغيرها من أدوات الاختبار ، على نحو فعال في الحكم على رصد الأمن والأسلاك المتكاملة الهندسة المشاكل واستكشاف الأخطاء وإصلاحها ، وتحسين كفاءة العمل ، الألياف البصرية والأمن رصد البناء ، وإصلاح وصيانة الأدوات المفضلة .

سمات :
س7 بوصة بالسعة الشاشات التي تعمل باللمس
ستحليل المسار
سمنحنى الصينية تخزين ، تخزين لقطة
سالمدى الديناميكي 32 / 34 ديسيبل
سالملكية الفكرية شبكة الكاميرا و الكاميرا التناظرية اختبار
سبتز سحابة منصة التحكم ، بينغ اختبار الشبكة
سTDR、 اختبار الكابلات ، مثل سلك الباحث ، سلك الفرز ، الخ .

الوظيفة الرئيسية مقدمة
الطول الموجي ( نانومتر )	1310				1550
المدى الديناميكي ( ديسيبل )2	32 / 30	34 / 32	36 / 34	38 / 36	34 / 32 / 32	38 / 36 / 36
مجموعة نبض ( م و )	10 , 20 , 40 , 80 , 160 , 320 , 640 , 1280 , 2560 , 5120 , 10240 , 20480				10 , 20 , 40 , 80 , 160 , 320 , 640 , 1280 , 2560 , 5120 , 10240 , 20480
الحدث منطقة عمياء ( م )3	2m				2m
توهين المنطقة العمياء ( م )3	9m				9m
الخطي ( ديسيبل / ديسيبل )	+0.05dB/dB
عتبة الخسارة ( ديسيبل )	0.05
خسارة القرار ( ديسيبل )	0.01
أخذ العينات القرار ( م )	من 0.125 إلى 8
نقطة أخذ العينات	32K
المسافة اليقين ( م )	± 1 م + 5 × 10-5* المسافة + مسافة المعاينة (
مدى المسافة ( كم )	من 0.3 إلى 200
نموذجي في الوقت الحقيقي تحديث المدة ( ق )	0.2
تتبع سعة التخزين	بطاقة الذاكرة الرقمية المؤمنة ( 2G ) > > 10000 ، اسم الصينية منحنى التخزين ، تخزين الصور
قياس طول الوقت	تعريف المستخدم ، 5 ثانية ، 10 ثانية ، 15 ثانية ، 30 ثانية ، 1 دقيقة ، 2 دقيقة ، 3 دقائق اختياري
المواصفات الفنية الأخرىس
عرض الشاشة	7 بوصة ، بالسعة الشاشات التي تعمل باللمس ، القرار 800 * 600
منفذ الشبكة	10 / 100M التكيف ، RJ45
كاميرا الملكية الفكرية	ONVIF,ACTI、 داهوا ipc-hfw2100p / haikang ds-2cd864-e13 ، سامسونج snz-5200 tiandiweiye td-nc9200s2 , كودا ipc120l ، هانيويل hicc-2300t ip5000-bc-13mp / irso6-13mp ip5000-bc-13mp , ipc-1080q , الخ . قابل للتعديل
إشارة الفيديو اختبار	1 قناة الفيديو في ملاحة المدخلات ، 1 قناة الفيديو الناتج ملاحة ، بال / NTSC
قياس مستوى إشارة الفيديو	اختبار ذروة إشارة الفيديو ، تزامن مستوى انفجار مستوى .
انتاج الطاقة	الناتج 12V ماكس العاصمة الحالية حوالي 1A ، وتوفير الطاقة المؤقتة الكاميرا
اختبار الصوت	أدخل إشارة الصوت ، اختبار الصوت العادي
اختبار التحكم	يمكن أن تدعم أيضا RS232 / RS485 الحافلات ، معدل 600-115200bds . . . . . . . دعم pelco-d / ف ، سامسونج ، باناسونيك ، ليلين . أكثر من ثلاثين بروتوكولات
لون صورة مولد	من خلال منفذ الفيديو ، بال / NTSC لون شريط فيديو اختبار إشارة ، الأحمر ، الأخضر ، الأزرق ، الأبيض ، الأسود ، واختبار الرسومات .
UTP اختبار	اختبار أي سطرين أو أكثر من سطرين من شبكة الكابل ، شاشة عرض اتصال النظام و رقم الشبكة
بروتوكول التقاط رمز	RS485 / RS232 رمز البيانات المرسلة من جهاز التحكم يمكن أن تكون وردت وعرضها .
حفظ وتشغيل لقطات الفيديو	اختبار الشاشة لقطة فيديو حفظ وتشغيل الفيديو
شبكة اختبار وظيفة	الملكية الفكرية عنوان المسح الضوئي ، وصلة المسح الضوئي ، بينغ حزمة اختبار . بسرعة البحث عن عنوان بروتوكول الإنترنت من كاميرا الملكية الفكرية أو غيرها من الأجهزة التي ترتبط مع الصك .
خط التماس وظيفة	كابل يمكن العثور عليها على أساس الإشارات الصوتية المرسلة .
بو اختبار	عرض حجم امدادات التيار الكهربائي وخطوط الاتصال .
اختبار قوة الليزر *	الطول الموجي ( نانومتر ) : 850 / 1300 / 1310 / 1490 / 1550 / 1625n ; مجموعة الطاقة ( ديسيبل ) : - 70 ~ + 10 ديسيبل .
مصدر الضوء الأحمر المرئي *	انعكاس الضوء الأحمر المرئي للكشف عن كسر ، تكسير ، والانحناء من الألياف البصرية خط
تقرير التجارة والتنمية نقطة اختبار قصير	قياس موقف قطع أو كسر من ملاحة الأسلاك ، أسلاك الشبكة ، أسلاك الهاتف ، الخ .
قوة إمداد تموين
إمدادات الطاقة الخارجية	DC 5V(2.5~3.0A)
بطارية تعمل بالطاقة	بنيت في بطارية ليثيوم بوليمر 3.7V ، قدرة 15000mAh
مشحونة	شحن 8 ~ 10 ساعات ، يمكن أن تستخدم عادة 16 ساعة بعد الانتهاء من الشحن ( OTDR الوقت الحقيقي قياس 8 ساعات )
نظام المعلمات
إعدادات التشغيل	بالسعة الشاشات التي تعمل باللمس ، الصينية ، الإنجليزية القائمة المصدر ، اختياري
الاستعداد التلقائي	إغلاق / 5-60 دقيقة
صوت لوحة المفاتيح	فتح / إغلاق
بيئة العمل والمواصفات
درجة حرارة التشغيل	- 10 ℃ ~ + 50 ℃ . . . . . . .
تعمل الرطوبة	30-90%
البعد الخارجي	231mm * 172mm * 52mm / 1.26kg
